Гидропистолет и принадлежности
для гидродинамической очистки
Гидропистолеты высокого давления Байкал имеют надежную безопасную конструкцию и отличаются простотой обращения. Гидропистолеты, не зависимо от конструкции, имеют хорошие эргономические (в том числе массу и габариты) показатели, что обеспечивает оптимальные условия эксплуатации.
Применение поворотных соединений высокого давления позволяет избегать образование скручивания (петель) рукавов высокого давления. Для предотвращения случайных (несанкционированных) срабатываний, все типы пистолетов оснащены надежным предохранительным замком.
- Рабочее давление: до 630 бар.
- Соединение с РВД: M22x1,5 DK.
- Габариты: 615х51х162 мм.
- Вес: 2,6 кг.

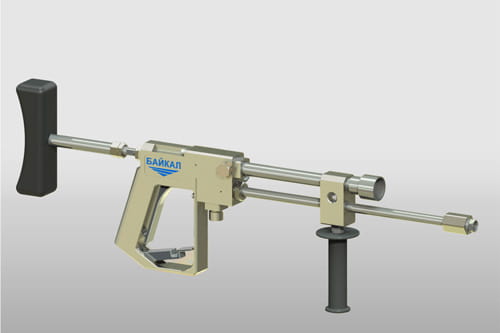

- Рабочее давление: до 1000 бар.
- Соединение с РВД: M24x1,5 DKO-S.
- Вес: 4,0…4,8 кг.

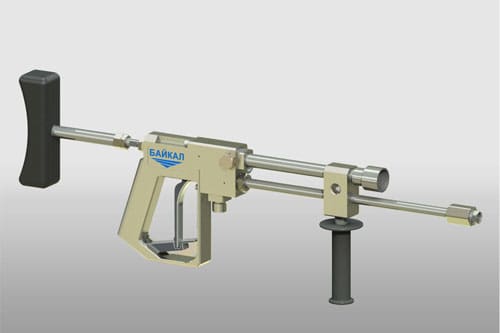

- Рабочее давление: до 1500 бар.
- Соединение с РВД: M24x1,5 DKO-S.
- Вес: 4,0…4,8 кг.
- Рабочее давление: до 2000 бар.
- Соединение с РВД: M24x1,5 DKO-S.
- Вес: 4,0…4,8 кг.
Механический клапан высокого давления
Включение /выключение высокого давления на выходе гидропистолета осуществляется клапаном высокого давления, установленным в корпусе гидропистолета и механически управляемым с помощью курка. При нажатии курка клапан открывает канал ствола, при отпускании – запирает. Утечки жидкости через клапан и канал ствола отсутствуют. Гидропистолеты данного типа имеют маркировку ПГ-ХХХХ – МК.
Байпасный гидропистолет высокого давления
Включение /выключение высокого давления на выходе гидропистолета осуществляется переключающим клапаном высокого давления, установленным в корпусе гидропистолета и механически управляемым с помощью курка. При отпущенном курке жидкость перетекает из подающего канала в байпасный и нагнетательный каналы. За счет большого диаметра (диаметр байпаса превышает диаметр максимально возможного сопла не менее, чем в пять раз) байпасной линии высокое давление в канале нагнетания отсутствует. При нажатии курка клапан перекрывает байпасный канал и открывает напорный канал ствола, в котором создается требуемое высокое давление. При отпускании курка клапан возвращается в исходное положение, при котором происходит утечка жидкости через байпас и (частично) через ствол гидропистолета, высокое давление плавно снижается до нуля. Благодаря конструкции переключающего клапана, рост и сброс давления осуществляется плавно, без гидроударов. Гидропистолеты данного типа имеют маркировку ПГ-ХХХХ – БК.
Гидропистолет высокого давления с электромагнитным управлением
Включение /выключение высокого давления на выходе гидропистолета осуществляется с помощью электромагнитного переключателя, состоящего из неподвижного герметизированного контакта (геркона), установленного в рукоятке гидропистолета и магнита постоянного действия, установленного в курке гидропистолета. Геркон под действием магнита замыкает/размыкает цепь электрического сигнала, который управляет регулирующим устройством давления насоса высокого давления (регуляторы давления с электрическим или пневматическим приводом). При отпущенном курке магнитное поле постоянного магнита не влияет на работу геркона, контакты которого нормально разомкнуты. В таком положении курка формируется управляющий сигнал, который полностью открывает клапан регулятора давления, то есть давление на выходе насоса минимально. При нажатии курка магнит замыкает контакты геркона и формируется управляющий сигнал, закрывающий клапан регулятора давления, и происходит плавное увеличение давления нагнетания до требуемого значения. При отпускании курка контакты геркона размыкаются, клапан регулятора давления открывается, высокое давление плавно снижается до нуля. В этом положении курка имеет место незначительная утечка через ствол гидропистолета. Благодаря конструкции, рост и сброс давления осуществляется плавно, без гидроударов.
Гидропистолеты данного типа имеют маркировку ПГ-ХХХХ – ЭМ.
