Гидродинамические насосные агрегаты
и насосные установки высокого давления
Электрические насосные установки
(с приводом от электродвигателя)
УНГ
Электрические насосные установки на шасси (тележке)
УНГ1
Электрический насосный агрегат на раме (стационарный)
УНГ1-ПТР
Насосный агрегат с приводом насоса от электродвигателя через ремённую передачу
УНГ1/2
Спаренный насосный агрегат для гидроструйной очистки
УНГ2
Передвижная насосная установка с приводом от электродвигателя
УНГ2

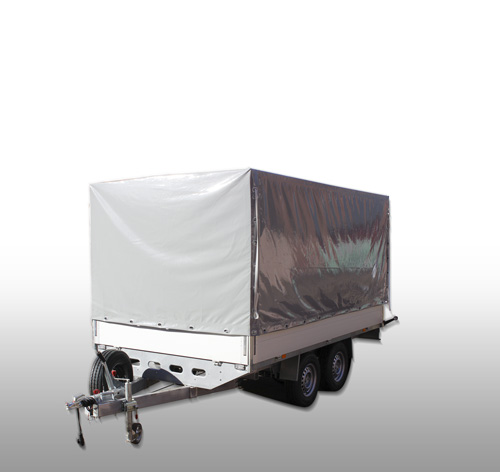

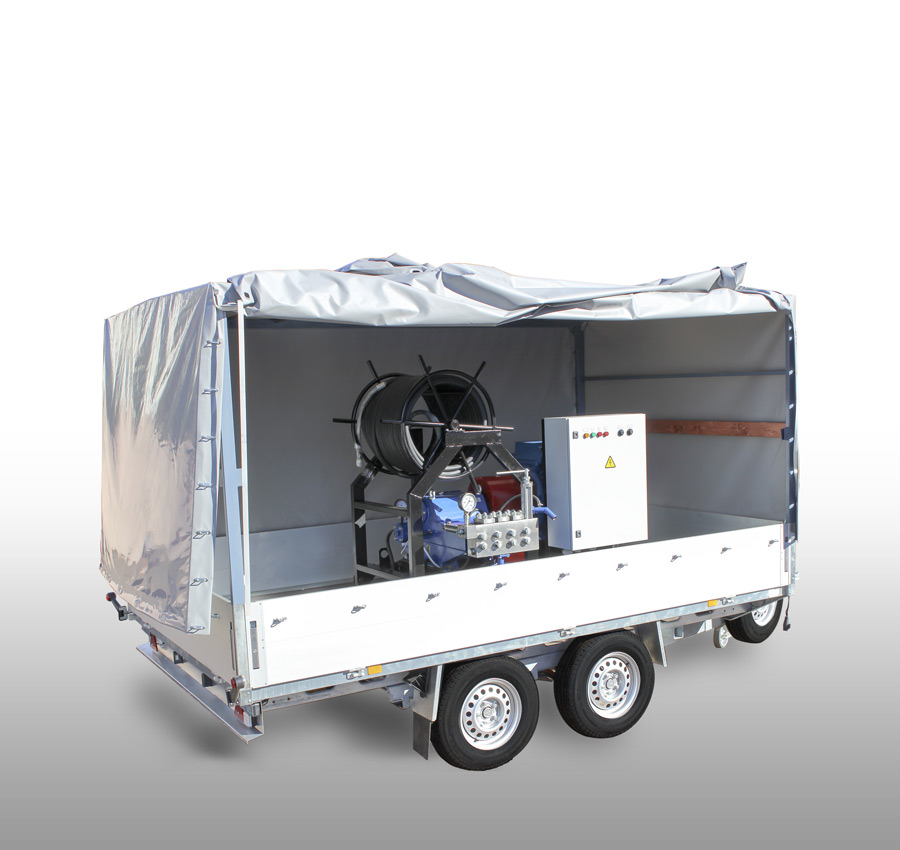

Передвижная насосная установка с приводом от электродвигателя на малогабаритном 2-х осном прицепе
УНГ2
Мобильная насосная установка на прицепе с приводом 2 насосов от электродвигателя
УНГ1/2 ППД
Технологические насосные агрегаты для систем поддержания пластового давления (ППД)
УНГ1 (пожаротушение)
Насосные станции пожаротушения. Их назначение — перекачивание и подача воды на объект возгорания.
Широкий выбор насосных установок
Насосные агрегаты высокого давления завода «Байкал» представлены в широком диапазоне рабочих параметров. Наши эксперты всегда готовы оказать Вам помощь в подборе оптимального оборудования для ваших целей.
Для того, что бы заказать оборудование или получить дополнительную информацию о наших насосах, отправьте электронную заявку на адрес: baikal@dinamik1.ru. или свяжитесь по телефону: +7 (967) 027-71-44
Дизельные насосные установки
(от двигателя внутреннего сгорания)
УНГД1
Установки предназначены для удаления твердых и рыхлых отложений с поверхностей нагрева котельного и теплообменного оборудования, очистки различных видов технологического оборудования, поверхностей корпусов речных и морских судов, насосно-компрессорных и буровых труб в нефтегазовой промышленности и т.п.

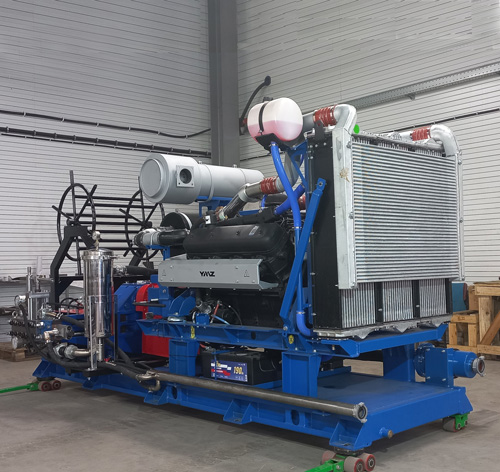

_3.jpg "Серии НВД УНГД1")
УНГД1
Установка насосная гидродинамическая (НВД250(300) УНГД1-Т-5,16-120/300) предназначена для перекачивания жидкостей с параметрами:
- температура до 323К (+50°С);
- плотность 0,75-1,25 кг/дм³;
- содержание твердых частиц не более: 0,2мм по размеру; 0,2% по массе.
УНГД1

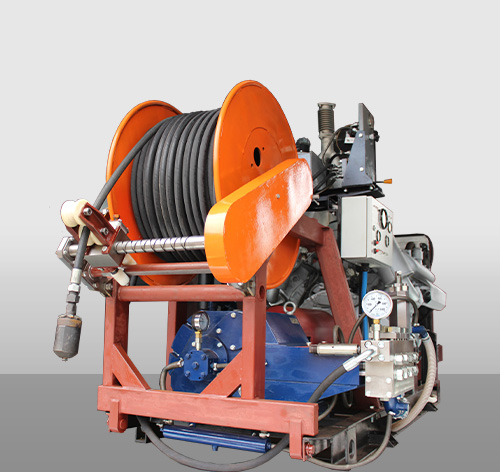

Гидродинамическая установка со шлангоукладчиком для каналопромывочных машин. Шлангоукладчик служит для равномерной намотки каналопромывочного рукава на барабан установки.
УНГД2
Гидродинамическая дизельная установка на малогабаритных прицепах, оптимизированная по весу и габаритам, позволяет оперативно перемещать её к месту выполнения работ (в т.ч. возможность эксплуатации гидродинамической установки на дорогах общего пользования).
УНГД2

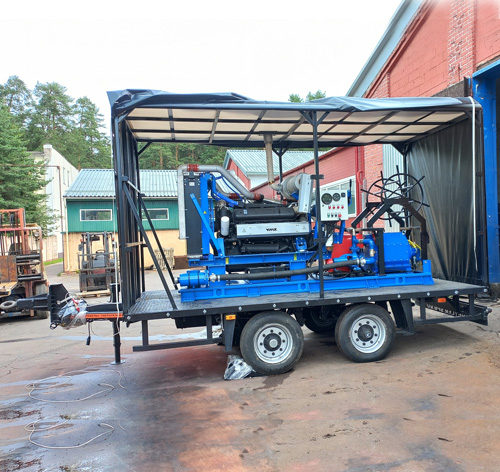

Гидродинамические передвижные установки с дизельным приводом на двухосных прицепах с тентом
УНГД2
Насосные агрегаты высокого давления в дорожном исполнении, смонтированные на автомобильном прицепе, расчитаны для транспортировки со скоростью до 90 км/час.
УНГД2
Гидродинамические насосные установки на автомобилях
УНГД2/2
Насосная установка с приводом двух насосов от одного дизельного двигателя на раме
УНГД2-кпм
Установка на канало-промывочной машине с приводом насоса через КОМ
Качество и надежность
- Гидравлическая часть насосов изготавливается из высокопрочных износостойких и антикоррозионных материалов.
- Плунжеры из твердого сплава, керамики и твердого сплава с защитными покрытиями продлевают срок эксплуатации.
- Различные виды уплотнений в зависимости от условий эксплуатации насосного оборудования.
- Высокий запас прочности приводной части.
- Возможность подключения к насосу накладного понижающего редуктора.
- Циркуляционная система смазки c фильтрацией используемого масла.
Серии насосных установок
В зависимости от развиваемой гидравлической мощности, установки и насосы, подразделяются на серии и имеют обозначение, состоящее из последовательности букв и цифр. Буквенное обозначение НВД означает: насос высокого давления производства ООО «БАЙКАЛ»; следующие за буквами цифры означают номинальную подводимую к насосу мощность.
Установки насосные гидродинамические изготавливаются в следующих исполнениях:
- УНГ – с приводом насоса от электродвигателя на шасси (тележке);
- УНГ1 – с приводом насоса от электродвигателя стационарная (на раме);
- УНГ1/2 – с приводом двух насосов от одного электродвигателя стационарная;
- УНГ2 – передвижная насосная установка с приводом от электродвигателя;
- УНГ ПТР – с приводом насоса от электродвигателя через ремённую передачу на шасси;
- УНГ1 ПТР – с приводом насоса от электродвигателя через ремённую передачу стационарная;
- УНГД – с приводом насоса от дизельного двигателя на шасси (тележке);
- УНГД1 – с приводом насоса от дизельного двигателя стационарная;
- УНГД2 – с приводом насоса от дизельного двигателя, установленная на автомобиле (прицепе);
- УНГД2/2 – с приводом двух насосов от дизельного двигателя, установленная на автомобиле (прицепе);
- УНГД2-КПМ – с приводом насоса через коробку отбора мощности от маршевого двигателя каналопромывочной машины;
- УНГБ – блочная насосная установка на опорной платформе, предназначенная для монтажа на фундамент или блок-бокс.
Пример записи обозначения установки при заказе:
Установка насосная гидродинамическая объемного типа действия НВД 250 УНГ1-ПТ-42,0-14/200-IP55-ЧРП-А, где:
- НВД 250 – серия насосной установки;
- УНГ1-ПТ – установка насосная стационарная на базе насоса типа ПТ с приводом от электродвигателя;
- 42,0 – числовое значение объема подачи 42 м³/час;
- 14 – числовое значение номинального давления 14 МПа;
- 200 – мощность электродвигателя 200 кВт;
- IP55 – исполнение электродвигателя по ГОСТ 14254;
- ЧРП – частотно-регулируемый привод электродвигателя;
- А – исполнение с возможностью дистанционного и/или местного управления параметрами агрегата (в комплектации с автоматической электронной станцией управления).
Насосные установки по желанию заказчика могут монтироваться на:
- на раме (стационарные);
- на опорной платформе;
- в контейнере;
- на тележке;
- на прицепе (мобильные);
- на шасси автомобиля (мобильные).
Гидродинамические установки применяются в различных отраслях промышленности для:
- закачки (перекачки) жидких сред с заданными параметрами по давлению и (или) расходу;
- гидродинамической очистки оборудования струей высокого давления (гидроочистки);
- в гидравлических системах технологических/гидравлических машин различного назначения;
- дозировки и транспортировки жидких сред;
- гидравлических испытаний.
