Плунжерные насосы высокого давления
серии НВД 300
Краткое описание
Насосы высокого давления серии НВД 300 завода «Байкал» предназначены для работы в длительном режиме в пределах своего мощностного диапазона.
Минимальное энергопотребление и низкий износ благодаря высокой механической эффективности, основанной на уникальной конструкции насоса.
Насос НВД 300 применяется для:
- закачки (перекачки) жидких сред с заданными параметрами;
- гидродинамической очистки;
- гидравлических систем технологических машин;
- дозировки и транспортировки жидких сред.

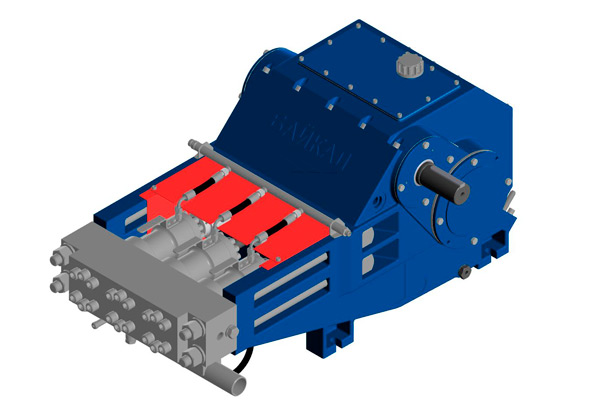

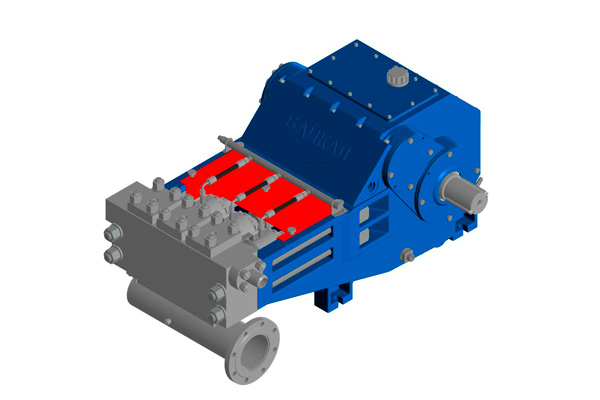

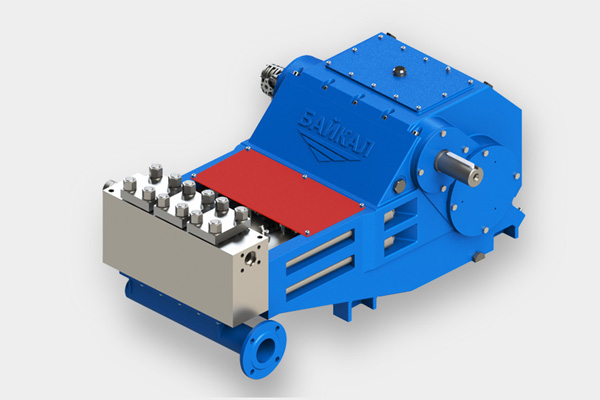

НВД 300 Т
Насос трехплунжерный кривошипный высокого давления типа «Т» со встроенным редуктором
| Параметры насоса | НВД 300 Т |
|---|---|
| Приводная мощность, кВт | до 315 |
| Производительность, л/мин: | до 864 |
| Рабочее давление, бар | до 1600 |
| Усилие на штоке, кН | до 125 |
| Ход плунжера, мм | 90 |
| КПД объемный, не менее: | 0,95 |
| Габаритные размеры ДхШхВ, мм | 1325 х 887 х 600 |
| Масса насосного блока, не более, кг | 860 |
Качество и надежность
- Гидравлическая часть выполнена из высокопрочных износостойких и антикоррозионных материалов.
- Различные исполнения плунжеров из: твердого сплава без покрытия; керамики; твердого сплава с защитным покрытием.
- Применение циркуляционной системы смазки без разбрызгивания значительно увеличивает ресурс насоса.
- Высокий запас прочности приводной части обеспечивает длительную и безопасную эксплуатацию.
- Возможность подключения понижающего редуктора.
- Различные виды уплотнений, в зависимости от условий эксплуатации.
Видео по теме
НВД 300 УНГ1
Работа технологической установки на базе плунжерного насоса НВД300 на Киришском нефтеперерабатывающем заводе.
НВД 300 УНГД1
Стационарная гидродинамическая установка готова для отгрузки на Астраханский газоперерабатывающий завод (АГПЗ)
Плунжерный насос с улучшенными кавитационными характеристиками
-t80.jpg)
НВД 250(200) Т80-3К1-М1/3,15-14-ДР-УХЛ4:
- серия насоса - НВД 250(200);
- насос с встроенным редуктором;
- диаметр плунжера 80 мм;
- смазка маслонасосом с охлаждением масла;
- гидравлическая часть изготовлена из хромоникелевой стали;
- исполнение насоса с охлаждением сальников;
- передаточное число встроенного редуктора 3,15;
- плунжер с карбид вольфрамовым покрытием и уплотнением сальниковой набивкой;
- приборы контроля типа датчики-реле;
- размещение для умеренно-холодного климата, категория размещения УХЛ4 по ГОСТ 15150;
- давление на входе в насос, МПа, не менее (не более) - 0,05 (1,6).
Насосные установки на базе насоса НВД 300
НВД 300 УНГ1
Установка насосная гидродинамическая высокого давления на базе плунжерного насосов c приводом от электродвигателя, на раме, стационарная.
_8.jpg)
НВД 300 УНГД1
Это оборудование эффективно при очистке канализационных насосных станций и резервуаров чистой воды, при удалении твердых и рыхлых отложений с поверхностей нагрева котельного и теплообменного оборудования, очистке различных видов технологического оборудования.
НВД 300 УНГ1/2
Установка насосная с приводом двух насосов от одного электродвигателя стационарная приводом от электродвигателя, на раме.
Качество и надежность
- Гидравлическая часть выполнена из высокопрочных износостойких и антикоррозионных материалов.
- Различные исполнения плунжеров из: твердого сплава без покрытия; керамики; твердого сплава с защитным покрытием.
- Применение циркуляционной системы смазки без разбрызгивания значительно увеличивает ресурс насоса.
- Высокий запас прочности приводной части обеспечивает длительную и безопасную эксплуатацию.
- Возможность подключения понижающего редуктора.
- Различные виды уплотнений, в зависимости от условий применения.
