Плунжерные насосы высокого давления
серии НВД 600 ПТ
Краткое описание
Насосы высокого давления серии НВД 600 завода «Байкал» предназначены для работы в длительном режиме в пределах своего мощностного диапазона. Благодаря использованию настраиваемых сменных гидравлических блоков имеется возможность изменения объема подачи в широких пределах.
Мероприятия по улучшению надежности насосов марки «Байкал» проводятся постоянно, чтобы довести ресурс быстроизнашиваемых частей до величины более 1000 часов и выше, что позволит увеличить межсервисный интервал.
Непрерывный режим работы допускается при наличии автоматической системы контроля и управления параметрами насоса, исключающей работу насоса в аварийном режиме.
Технические параметры
НВД 600 ПТ
Насос трехплунжерный кривошипный горизонтальный типа «ПТ» без понижающей передачи
| Параметры насоса | НВД 600 |
|---|---|
| Приводная мощность, кВт | до 630 |
| Производительность, л/мин | до 1514 |
| Рабочее давление, бар | до 1600 |
| Усилие на штоке, кН | до 262 |
| Ход плунжера, мм | 100, 120 |
| КПД насоса, не менее: | 0,95 |
| Габаритные размеры ДхШхВ, мм | 1940 х 1343 х 922 |
| Масса насосного блока, не более, кг | 3000 |
Качество и надежность
- Гидравлическая часть выполнена из высокопрочных износостойких и антикоррозионных материалов.
- Различные исполнения плунжеров из: твердого сплава без покрытия; керамики; твердого сплава с защитным покрытием.
- Высокий запас прочности приводной части обеспечивает длительную и безопасную эксплуатацию.
- Возможность подключения понижающего редуктора.
- Различные виды уплотнений, в зависимости от условий эксплуатации.
Заполните форму и мы рассчитаем стоимость оборудования для вас
Варианты исполнения с различным ходом плунжера
НВД 600-100 ПТ
Технические характеристики:
- Приводная мощность: до 630 кВт.
- Производительность: до 1514 л/мин.
- Рабочее давление: до 1600 бар.
- Ход плунжера: 100 мм.
- Усилие на штоке: 262 кН.
- КПД насоса, не менее: 0,95.
- КПД насоса (с учетом внешнего редуктора) полный: 0,92.

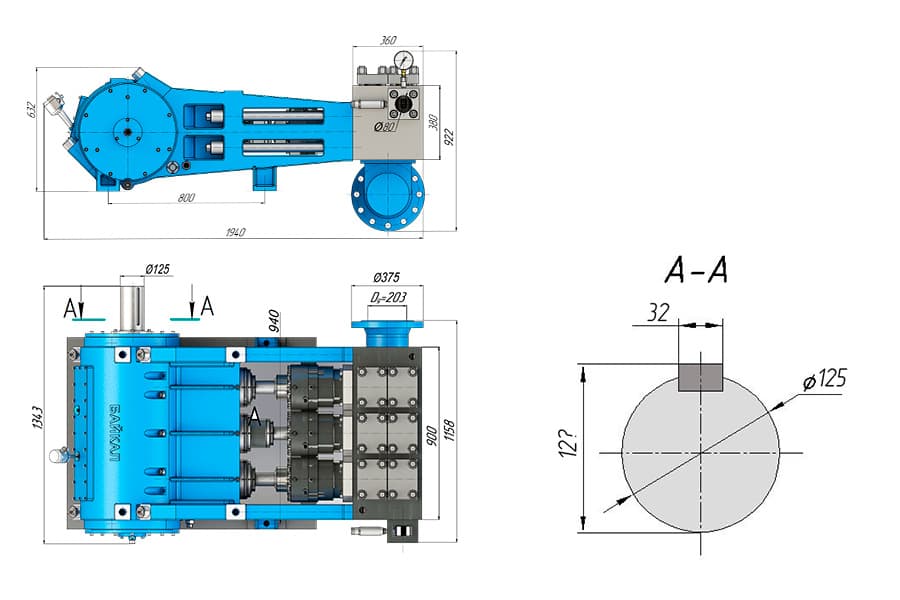

Габаритные и присоединительные размеры
Таблица оборотов НВД 600 - 100 ПТ
| n2, об/мин |
n1, об/мин |
z |
Vср, м/сек |
|---|---|---|---|
| 235 | 1500 | 6,30 | 0,78 |
| 3000 | 12,5 | ||
| 300 | 1500 | 5,0 | 1,00 |
| 3000 | 10,0 | ||
| 330 | 1500 | 4,5 | 1,10 |
| 370 | 1500 | 4,0 | 1,23 |
| 3000 | 8,0 | ||
| 420 | 1500 | 3,55 | 1,40 |
| 3000 | 7,1 | ||
| 470 | 1500 | 3,15 | 1,57 |
| 3000 | 6,3 |
n2 Обороты вала насоса, об/мин
n1 Обороты привода, об/мин
z Передаточное число редуктора,
Vср Средняя скорость плунжера, м/сек
НВД 600-120 ПТ
- Приводная мощность: до 630 кВт.
- Производительность: до 1624 л/мин.
- Рабочее давление: до 1600 бар.
- Ход плунжера: 120 мм.
- Усилие на штоке: 262 кН.
- КПД насоса, не менее: 0,95.
- КПД насоса (с учетом внешнего редуктора) полный: 0,92.
Габаритные и присоединительные размеры
Таблица оборотов НВД 600 - 120 ПТ
| n2, об/мин |
n1, об/мин |
z |
Vср, м/сек |
|---|---|---|---|
| 200 | 1000 | 5,0 | 0,8 |
| 235 | 1500 | 6,30 | 0,94 |
| 3000 | 12,5 | ||
| 300 | 1500 | 5,0 | 1,2 |
| 3000 | 10,0 | ||
| 330 | 1500 | 4,5 | 1,32 |
| 370 | 1500 | 4,0 | 1,48 |
| 3000 | 8,0 | ||
| 420 | 1500 | 3,55 | 1,68 |
| 3000 | 7,1 |
n2 Обороты вала насоса, об/мин
n1 Обороты привода, об/мин
z Передаточное число редуктора,
Vср Средняя скорость плунжера, м/сек
Насосные установки на базе насоса НВД 600
НВД 600 УНГ1
Установка насосная гидродинамическая высокого давления на базе плунжерного насосов c приводом от электродвигателя, на раме, стационарная.
Качество и надежность
- Гидравлическая часть выполнена из высокопрочных износостойких и антикоррозионных материалов.
- Различные исполнения плунжеров из: твердого сплава без покрытия; керамики; твердого сплава с защитным покрытием.
- Применение циркуляционной системы смазки без разбрызгивания значительно увеличивает ресурс насоса.
- Высокий запас прочности приводной части обеспечивает длительную и безопасную эксплуатацию.
- Возможность подключения понижающего редуктора.
- Различные виды уплотнений, в зависимости от условий применения.
Широкий выбор плунжерных насосов
Плунжерные насосы высокого давления завода «Байкал» представлены в широком диапазоне рабочих параметров. Наши эксперты всегда готовы оказать Вам помощь в подборе оптимального оборудования для ваших целей.
Для того, что бы заказать оборудование или получить дополнительную информацию о наших насосах, отправьте электронную заявку на адрес: baikal@dinamik1.ru. или свяжитесь по телефону: +7 (967) 027-71-44
