Плунжерные насосы высокого давления

серии НВД 90

Трехплунжерный насос завода «Байкал» предназначен для работы в длительном режиме в пределах мощностного диапазона. За счет встроенного или внешнего пристроенного редуктора с различными значениями коэффициента передачи, имеется возможность изменения подачи в широких пределах.

Агрегаты на базе трехплунжерного кривошипного насоса серии НВД 90 предназначены для перекачки жидкостей. Мощность привода агрегатов не более 90 кВт. На сегодняшний день они выпускаются в двух исполнениях:

Два исполения плунжерных насоса одной серии:
Плунжерные насосы высокого давления

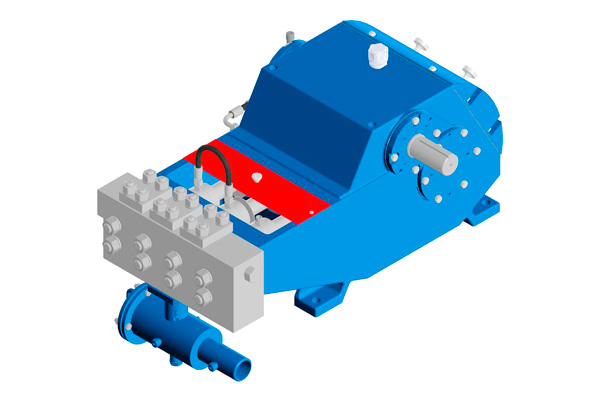

НВД 90 Т

вид насоса со встроенным редуктором.

Плунжерный насос НВД высокого давления

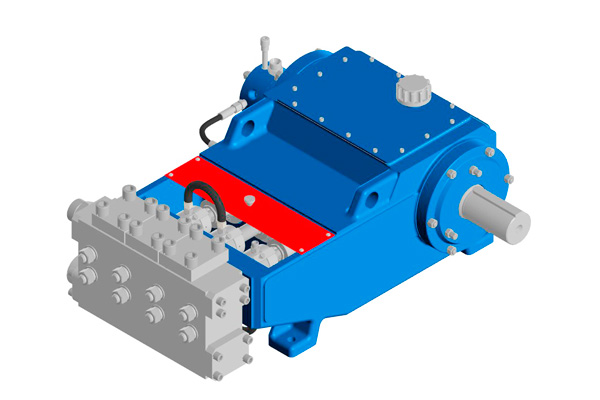

НВД 90 ПТ

вид насоса без встроенной понижающей передачи.

Насосный агрегат на базеНВД 90 Т в работе

Работа технологической установки на базе плунжерного насоса НВД 90 T в цехе поддержания пластового давления.

Насосный агрегат на базе трехплунжерного насоса НВД 90 также применяется для:
- закачки (перекачки) жидких сред с заданными параметрами по давлению и (или) расходу;
- гидродинамической очистки струей высокого давления (гидроочистки);
- гидравлических систем технологических/гидравлических машин различного назначения;
- дозировки и транспортировки жидких сред.

Технические характеристики
Параметры полужерных насосов Со встроенным редуктором
НВД 90 Т
Без понижающей передачи
НВД 90 ПТ
Приводная мощность, кВт 30…90
Производительность, л/мин: 23…410 30…355
Рабочее давление, бар 40…1300 45…1000
Усилие на штоке, кН 41
Ход плунжера, мм 95 60
Коэффициент полезного действия, не менее: 0,92
Габаритные размеры ДхШхВ, мм 988 х 748 х 425 940 х 765 х 555
Масса насосного блока, не более, кг 410 345



Используются различные виды уплотнений в зависимости от условий применения.

Уплотнение Уплотнительная система Область применения насосов
плунжер сальник
Динамическое (щелевое, линзовое) твердосплавный твердоспл. втулка Р≥800 бар (для чистой пресной воды)
керамика бронзовая втулка Р≥800 бар (для минерализованной воды)
Набивки твердосплавный набивка Р≤800 бар (для чистой пресной воды)
керамика набивка Р≤800 бар (для минерализованной воды)
керамическое покрытие набивка Р≤400 бар (для минерализованной загрязненной воды)

Файлы для загрузки

Посмотреть и скачать технические данные на насосы

НВД 90 типа Т

Скачать (2,0 МБ, PDF)

НВД 90 типа ПТ

Скачать (1,9 МБ, PDF)

Качество и надежность насосов

Гидравлическая часть плунжерных насосов высокого давления выполнена из высокопрочных износостойких и антикоррозионных материалов.

Плунжеры насосов в зависимости от среды и условий могут быть изготовлены из твердого сплава, керамики и твердого сплава с защитными покрытиями.

Высокий запас прочности приводной части насоса обеспечивает длительную и безопасную эксплуатацию.

Варианты насосных установок на базе плунжерного насоса НВД 90

Установка насосная гидродинамическая НВД 90 УНГ1
+
НВД 90 УНГ1
Подробнее
Установка насосная гидродинамическая высокого давления на базе плунжерного насосов c приводом от электродвигателя, на раме, стационарная.
Установка предназначена для удаления твердых и рыхлых отложений с поверхностей нагрева котельного и теплообменного оборудования, очистки различных видов технологического оборудования.
  • Длина: 1620 мм
  • Ширина: 1010 мм
  • Высота: 960 мм
  • Вес: 1240 кг
НВД 90 УНГ Установка насосная гидродинамическая
+
НВД 90 УНГ
Подробнее
Насосная установка на базе насоса высокого давления с приводом насоса высокого давления от электродвигателя на шасси (тележке)
Установка предназначена для удаления твердых и рыхлых отложений с поверхностей нагрева котельного и теплообменного оборудования, очистки различных видов технологического оборудования.
  • Длина: 1945 мм
  • Ширина: 1300 мм
  • Высота: 1650 мм
  • Вес: 1450 кг
НВД 90 УНГД1 Установка насосная гидродинамическая
+
НВД 90 УНГД1
Подробнее
Установка насосная гидродинамическая на базе насосов высокого давления, объемного типа действия с приводом от дизеля.
С помощью гидродинамической струи высокого давления установка превосходно очищает трубопроводы систем водоснабжения, ливневой и хозяйственно-бытовой канализации. Удаляет твердые и рыхлые отложения с поверхностей корпусов речных и морских судов.
  • Длина: 2165 мм
  • Ширина: 1410 мм
  • Высота: 1700 мм
  • Вес: 2280 кг
Насосная установка УНГД2
+
НВД 90 УНГД2
Подробнее
Установка насосная гидродинамическая с дизельным приводом на малогабаритном 2-х осном прицепе
Оптимизированная по весу и габаритам конструкция системы позволяет оперативно перемещать её к месту выполнения работ (в т.ч. возможность эксплуатации гидродинамической установки на дорогах общего пользования).
  • Длина: 5665 мм
  • Ширина: 2740 мм
  • Высота: 1950 мм
  • Вес: в зависимости от комплектации
НВД 90 УНГ1/2 Насосная установка с приводом двух насосов
+
НВД 90 УНГ1/2
Подробнее
Насосная установка с приводом двух плунжерных насосов высокого давления от одного электродвигателя стационарная
Наше оборудование эффективно при очистке различных видов технологического оборудования в нефтегазовой промышленности.
  • Длина: 2806 мм
  • Ширина: 1228 мм
  • Высота: 1014 мм
  • Вес: 2550 кг
Насосная установка НВД 90 УНГД2/2
+
НВД 90 УНГД2/2
Подробнее
Насосная установка с приводом двух насосов высокого давления от одного дизельного двигателя стационарная
Данный дизельный насосный агрегат позволяет регулировать параметры по напору и подаче рабочей жидкости (воды), что дает возможность решать широкий спектр производственных задач в различных отраслях хозяйствования.
  • Длина: 3491 мм
  • Ширина: 1100 мм
  • Высота: 1290 мм
  • Вес: 3650 кг
НВД 90 УНГД2 Установка насосная гидродинамическая
+
НВД 90 УНГД2
Подробнее
Установка насосная гидродинамическая с приводом насоса от дизеля установленная на автомобиле.
Передвижная гидродинамические установки «Байкал» предназначены для всесезонной аварийной и профилактической прочистки канализационных и водосточных труб.
  • Длина: 2165 мм
  • Ширина: 1410 мм
  • Высота: 1700 мм
  • Вес: 2280 кг
НВД 90 УНГ2 Передвижная насосная установка гидродинамическая
+
НВД 90 УНГ2
Подробнее
Передвижная насосная установка гидродинамическая с электрическим приводом на тракторном прицепе-фургоне
Насосные агрегаты, установленные на тракторном прицепе, могут транспортироваться любыми колесными тракторами со скоростью до 35 км/ч. Для получения ПСМ необходима регистрация в Гостехнадзоре.
НВД 90 УНГД2 кпм Насосная установка для КПМ
+
НВД 90 УНГД2 кпм
Подробнее
Насосная установка смонтированная на каналопромывочную машину с приводом от двигателя автомобиля через коробку отбора мощности
Данная установка предназначены для аварийной и профилактической очистки трубопроводов с помощью насосов высокого давления (в т.ч. большого диаметра) систем хозяйственно-бытовой и ливневой канализации, трубопроводов систем водоснабжения.

Быстрый переход на другие серии

Обозначение
Приводная мощность, кВт
Производи­тельность, л/мин
Рабочее давление, бар
НВД 60
22 - 65
132 - 206
55 - 260
НВД 200
75 - 200
35 - 586
70 - 1900
НВД 250
90 - 250
70 - 800
60 - 1100
НВД 300
132 - 315
60 - 1200
60 - 1900
НВД 400
132 - 400
100 - 1280
55 - 1600
НВД 600
315 - 500
500 - 1800
90 - 360

Для того, чтобы узнать как купить плунжерный насос высокого давления или другую интересующую вас продукцию завода нажмите кнопку

<
